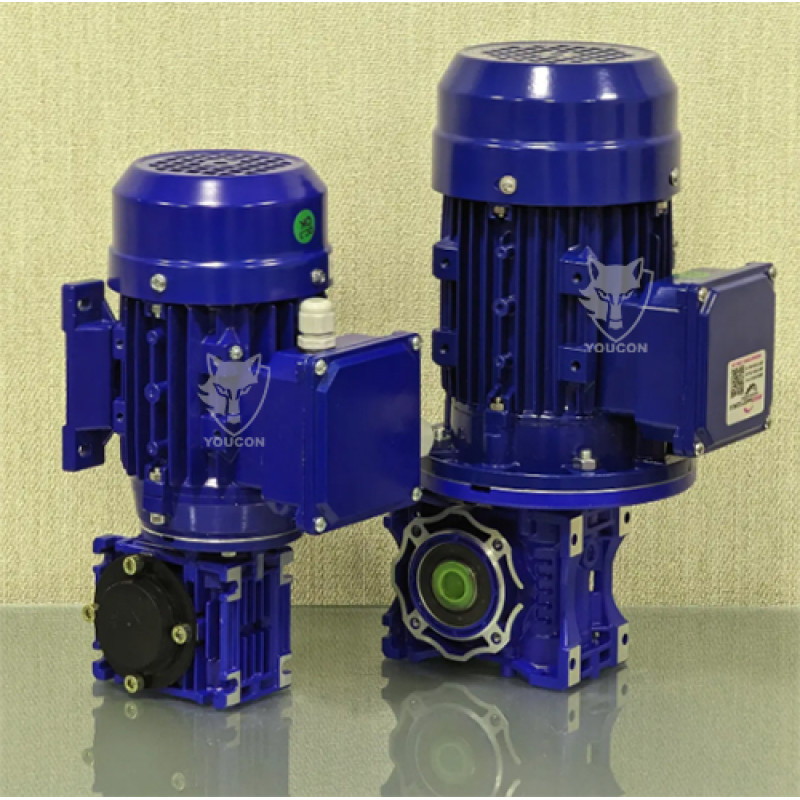

Черв'ячний мотор-редуктор RDVM (NMRV) 030 і=25 + 0.18 кВт 1400 об/хв 3 фази (56.0 об/хв з редуктора)

Опис

За Вашим бажанням  додатково комплектуємо мотор-редуктор такими аксесуарами:

- реактивна тяга

- вихідні фланці різної конфігурації

- вихідні вали (одно-та двосторонні)

Основні

Технічні характеристики редуктора NMRV 030

 У таблиці технічні характеристики редуктора NMRV030 взяті з паспорта виробника. Підбирайте модель редуктора NMRV 030 за передатним числом і номінальним крутним моментом. Корпус виготовлений з алюмінію, вага – 1,2 кг. Об’єм заправляємого мастила – 0,04 л.

 Креслення габаритно-приєднувальних розмірів NMRV-030

На кресленні вказані габаритні та приєднувальні розміри редуктора NMRV-030: довжина, висота, ширина, діаметр порожнього вихідного валу, кріпильні розміри.

Приєднувальні розміри під електродвигун

Приєднувальні розміри редукторної частини NMVR-030 Motovario відповідають стандарту DIN, підходять для монтажу через фланець з електродвигунами серії АІС та АІР. У таблиці вказані розміри посадкових місць фланців та діаметри валів.

 Варіанти зборки

Редукторну частину NMRV030 виробляють з такими монтажними виконаннями – В3, В8, V5, В6, B7, V6. Приклад схеми зборки нижче.

Розшифровка позначення маркування

Умовне позначення назви моделі містить інформацію про габарит, передатне відношення та варіант зборки.

NRV – тип редуктора

030 – міжосьова відстань

10 – передатне число

Ціни на черв’ячні редуктори NMRV 030

Італія Мотоваріо з передатними числами: 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100. Підходять на заміну черв’ячним редукторам вітчизняного виробництва. Ціна на заправлений мастилом черв’ячний редуктор NMRV030:

Італійський NMRV 030 коштує від 4310 грн;

Китайський NMRV030 коштує від 1785 грн;

Вітчизняний 2Ч-40 коштує від 3120 грн.

Ціна вказана за редукторну частину без електродвигуна – для прорахунку вартості в зборі зверніться до менеджера по телефону. Гарантія – 12 місяців.
